系统组成
光纤光栅电流监测系统由光纤光栅电流互感器、传输光缆、电流互感器合并单元、服务器及电流监测软件等组成。电流互感器安装在现场电缆上，通过通信光缆连接至远端合并单元。合并单元的实时数据为动态电流正弦波数据，可以显示有效电流值，也可以在线录波，并实现数据的存储、调阅、对比等。通过电流监测软件可有实现接地电流及运行电流的远程、实时、在线监测。

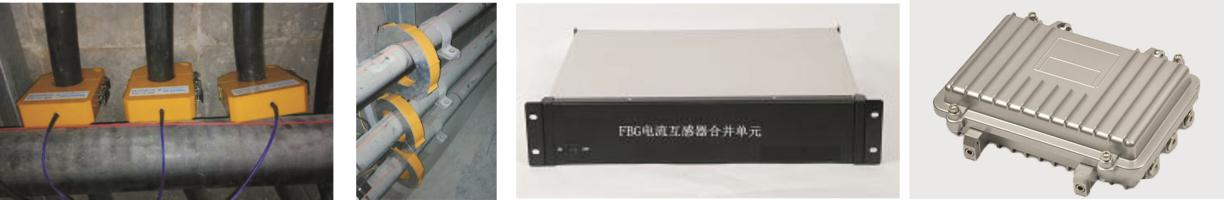

护层电流监测 电缆运行电流监测 光纤光栅护层电流监测主机
安装方式: 光纤光栅电流互感器采用钳入式（开口式）安装方式，安装简单方便。接地电流互感器安装于每根接地线上，运行电流互感器可安装在电缆终端位置附近。每个电流互感器的尾纤分别接入多芯的一芯,多芯光缆另一端连接至监控中心内控制机柜的电流合并单元，每个电流互感器占用合并单元的一个数据通道,合并单元与服务器连接。

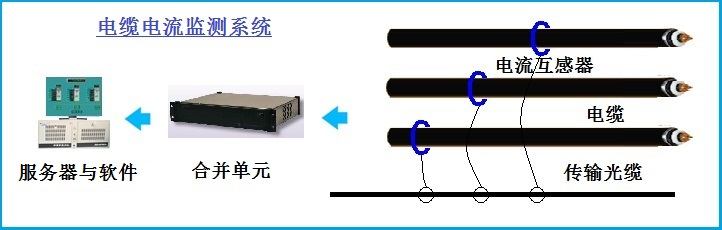

电缆电流监测系统结构示意图
技术参数:
|
光纤光栅的护层电流 |
电流互感器合并单元 |
||
|
设备型号 |
FAS-FBG-1000 |
参数名称 |
技术指标 |
|
参数名称 |
技术指标 |
通道数 |
3/6/12通道 |
|
额定量程 |
100A/1000A |
精度等级 |
0.2级 |
|
精度等级 |
0.5级 |
分辨率 |
≤0.01% F.S |
|
瞬间过载能力 |
4000%F.S |
采样频率 |
12.8kHz |
|
长期过载能力 |
200%F.S |
标称功率 |
20W |
|
最大传输距离 |
40Km |
光纤接口 |
FC/PC或FC/APC |
|
耐压等级 |
220KV |
通信端口 |
100M网口,RS485，RS232 |
|
安装方式 |
开口式/钳入式 |
测量对象 |
交流电流 |
|
连接方式 |
光纤熔接 |
时钟同步 |
GPS授时（选配） |
|
外封装方式 |
环氧树脂灌封装 |
工作温度 |
0～45ºC |
|
工作温度 |
-30℃～85℃ |
供电电源 |
AC220V /50Hz |
|
数据传输方式 |
无线/有线 |
||
|
接地电流监测通常采用100A量程电流互感器，运行电流监测采用1000A量程电流互感器。防护等级为IP68。 |
|||
